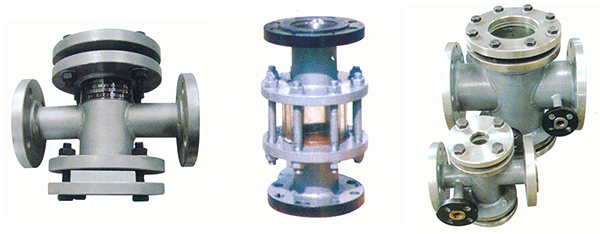

SG視鏡 |
性能特點
視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

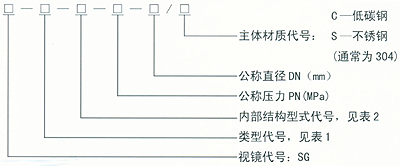

產品型號標注
標記示例
選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa，公稱直徑80mm，主體材料為低碳鋼。標記：SG-II-P-0.6—80／C。

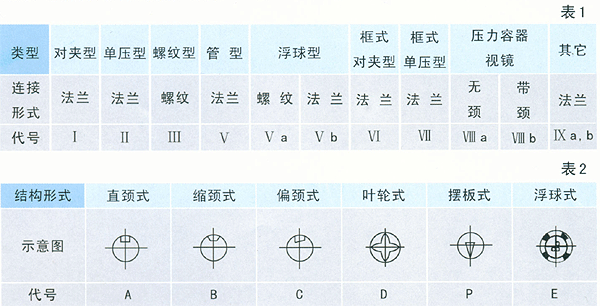

注：本表結構形式主要針對I型、II型和III型。
產品規格及技術參數
(1)SG-I對夾型視鏡
DN |
窗徑W |
管內D |
H |
L |
適用工況 |
PN≤1.6 |
PN≤2.5 |
8 |
58 |
40 |
75 |
140 |
160 |
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃ |
10 |
58 |
40 |
75 |
140 |
160 |
15 |
58 |
40 |
75 |
140 |
160 |
20 |
68 |
50 |
85 |
160 |
180 |
25 |
68 |
50 |
85 |
160 |
180 |
40 |
78 |
60 |
115 |
180 |
200 |
|
 |
(2)SG—II單壓型視鏡
DN |
窗徑W |
管內徑D |
PN0.6 |
PN1.0、PN1.6 |
PN2.5 |
H |
L |
H |
L |
H |
L |
50 |
80/80 |
65/50 |
200 |
220 |
200 |
220/250 |
210 |
250/270 |
65 |
102/100 |
80/102 |
230 |
250 |
230 |
250/270 |
240 |
270/320 |
80 |
102/100 |
102/102 |
245 |
270 |
245 |
270/270 |
270 |
320/380 |
100 |
125/125 |
125/125 |
330 |
320 |
330 |
320/320 |
360 |
360/420 |
125 |
150/150 |
150/150 |
340 |
360 |
360 |
370/400 |
400 |
410/480 |
150 |
200/200 |
200/200 |
350 |
420 |
420 |
430/440 |
440 |
480/550 |
|
 |
注：分母為擺板式單壓視鏡。工作壓力≤1.OMPa，工作溫度0-180℃。
(3)SG—III全螺紋型視鏡
DN |
窗徑W |
管內D |
H |
L |
適用工況 |
PN≤1.6 |
PN≤2.5 |
6 |
58 |
G1/4 |
75 |
140 |
160 |
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃ |
10 |
58 |
G3/8 |
75 |
140 |
160 |
15 |
58 |
G1/2 |
75 |
140 |
160 |
20 |
68 |
G3/4 |
85 |
160 |
180 |
25 |
68 |
G1″ |
85 |
160 |
180 |
40 |
78 |
G11/2″ |
115 |
180 |
200 |
|
 |
(4)SG—IV管型視鏡
DN |
PN |
H |
H1 |
H2 |
玻璃管 |
直徑 |
厚度 |
20 |
1.0 |
250 |
78 |
94 |
F50 |
4 |
25 |
1.0 |
250 |
78 |
94 |
F50 |
4 |
40 |
1.0 |
250 |
78 |
94 |
F60 |
5 |
50 |
1.0 |
250 |
78 |
94 |
F75 |
5 |
60 |
1.0 |
250 |
78 |
94 |
F90 |
5 |
|
 |
(5)SG—Va螺紋連接浮球型視鏡
DN |
d |
D1 |
D |
L |
H |
球Ф |
圖 號 |
20 |
16 |
G3/4″ |
38 |
120 |
70 |
18 |
HGSO-128-01～4 |
25 |
16 |
G1″ |
40 |
120 |
70 |
18 |
HGSO-128-01～4 |
32 |
16 |
G11/4″ |
50 |
124 |
76 |
18 |
HGSO-128-01～4 |
40 |
16 |
G11/2″ |
56 |
124 |
80 |
18 |
HGSO-128-01～4 |
50 |
16 |
G2″ |
66 |
124 |
85 |
18 |
HGSO-128-01～4 |
|
 |
注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤180℃。
(6)SG—Vb法蘭連接浮球型視鏡
DN |
d |
D1 |
D |
L |
H |
球Ф |
圖 號 |
65 |
65 |
130 |
160 |
340 |
260 |
40 |
HGSO-128-01-1～4 |
80 |
80 |
150 |
185 |
340 |
270 |
40 |
HGSO-128-01-1～4 |
100 |
100 |
170 |
205 |
340 |
277 |
40 |
HGSO-128-01-1～4 |
125 |
125 |
200 |
235 |
340 |
290 |
40 |
HGSO-128-01-1～4 |
150 |
150 |
225 |
260 |
340 |
302 |
40 |
HGSO-128-01-1～4 |
|
 |
注：PN≤0.6HPa，工作壓力≤0.3MPa，工作溫度≤180℃。
(7)SG—VI框式對夾型視鏡
DN |
W |
A |
H |
B |
L |
適用工況 |
PN≤1.6 |
PN≤2.5 |
15 |
18 |
75 |
85 |
110 |
200 |
200 |
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃ |
20 |
18 |
75 |
85 |
110 |
200 |
200 |
25 |
22 |
80 |
95 |
120 |
210 |
210 |
40 |
30 |
90 |
125 |
120 |
210 |
230 |
|
 |
(8)SG—VII框式單壓型視鏡
DN |
W |
A |
H |
B |
L |
適用工況 |
PN≤1.6 |
PN≤2.5 |
50 |
30 |
90 |
140 |
120 |
210 |
230 |
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃ |
65 |
30 |
90 |
155 |
120 |
220 |
250 |
80 |
35 |
100 |
180 |
120 |
230 |
250 |
100 |
35 |
100 |
205 |
120 |
230 |
260 |
125 |
40 |
110 |
235 |
130 |
260 |
290 |
150 |
40 |
110 |
260 |
130 |
260 |
290 |
|
 |
(9)SG—VIII a容器視鏡
DN |
PN |
D |
D1 |
b1 |
b2 |
≈H |
螺 柱 |
數量n |
直徑d |
50 |
1.0 |
130 |
100 |
34 |
22 |
79 |
6 |
M12 |
1.6 |
130 |
100 |
34 |
24 |
79 |
6 |
M12 |
2.5 |
130 |
100 |
34 |
26 |
84 |
6 |
M12 |
80 |
1.0 |
160 |
130 |
36 |
24 |
86 |
8 |
M12 |
1.6 |
160 |
130 |
36 |
26 |
91 |
8 |
M12 |
2.5 |
160 |
130 |
36 |
28 |
96 |
8 |
M12 |
100 |
1.0 |
200 |
165 |
40 |
26 |
100 |
8 |
M16 |
1.6 |
200 |
165 |
40 |
28 |
105 |
8 |
M16 |
125 |
1.0 |
225 |
190 |
40 |
28 |
105 |
8 |
M16 |
150 |
1.0 |
250 |
215 |
40 |
30 |
110 |
12 |
M16 |
|
 |
注：工作溫度0—180℃
(10)SG—VIIIb容器帶頸視鏡
DN |
PN |
D |
D1 |
b1 |
b2 |
dh×s |
h |
≈H |
螺 柱 |
數量n |
直徑d |
50 |
1.0 |
130 |
100 |
34 |
22 |
57×3.5 |
70 |
79 |
6 |
M12 |
1.6 |
130 |
100 |
34 |
24 |
57×3.5 |
70 |
79 |
6 |
M12 |
2.5 |
130 |
100 |
34 |
26 |
57×3.5 |
70 |
84 |
6 |
M12 |
80 |
1.0 |
160 |
130 |
36 |
24 |
89×4 |
70 |
86 |
8 |
M12 |
1.6 |
160 |
130 |
36 |
26 |
89×4 |
70 |
91 |
8 |
M12 |
2.5 |
160 |
130 |
36 |
28 |
89×4 |
70 |
96 |
8 |
M12 |
100 |
1.0 |
200 |
165 |
40 |
26 |
108×4 |
80 |
100 |
8 |
M16 |
1.6 |
200 |
165 |
40 |
28 |
108×4 |
80 |
105 |
8 |
M16 |
125 |
1.0 |
225 |
190 |
40 |
28 |
133×4 |
80 |
105 |
8 |
M16 |
150 |
1.0 |
250 |
215 |
40 |
30 |
159×4.5 |
80 |
110 |
12 |
M16 |
|
 |
注：容器視鏡參照HGJ501-501-86標準，工作溫度0～180℃
(11)SG—IX
a單壓異徑型視鏡
DN1×DN2 |
L |
D |
H |
適用工況 |
PN0.25 |
PN0.6 |
25×32 |
260 |
95 |
226 |
234 |
工作溫度
0～180℃ |
40×50 |
320 |
140 |
226 |
278 |
50×65 |
320 |
140 |
226 |
278 |
65×80 |
360 |
165 |
300 |
308 |
80×100 |
360 |
165 |
300 |
308 |
|
 |

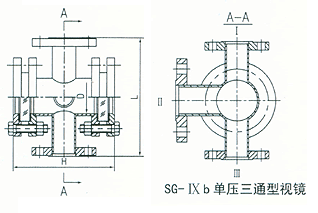

(12)SG—IX
b單壓三通型視鏡
DN |
L |
D |
H |
I |
II |
III |
PN0.25 |
PN0.6 |
25 |
40 |
40 |
260 |
95 |
226 |
234 |
25 |
50 |
50 |
320 |
140 |
266 |
278 |
25 |
65 |
65 |
320 |
140 |
266 |
278 |
40 |
80 |
80 |
360 |
165 |
300 |
308 |
40 |
100 |
80 |
360 |
165 |
300 |
308 |
25 |
40 |
50 |
320 |
140 |
266 |
278 |
40 |
50 |
65 |
320 |
140 |
266 |
278 |
50 |
65 |
80 |
360 |
165 |
300 |
308 |
50 |
80 |
100 |
360 |
165 |
300 |
308 |
|
 |
注：工作溫度0—180℃
|
|
|
| |
